一、冷凝器膠球自動清洗裝置產品介紹

中央空調冷凝器、蒸發器管道極易結垢，正常在夏季供冷期應該做日常水處理，否則在高硬度水質的環境下運行，循環水系統內溶于水中的無機鹽就會隨著溫度的升高結晶析出，在冷凝器換熱面管壁上形成水垢，導致熱交換效率降低。同時硬垢增加，則能耗上升，結硬質水垢1mm厚時會增加6%~10%；由于水的泥土、泥沙、腐殖物形成污垢，加上細菌、藻類等微生物及其分泌物形成的生物粘泥，會附著在冷凝器換熱管壁上形成泥垢，嚴重時造成管路堵塞；而污垢、粘泥會影響熱交換效率，多耗電能，造成高壓運行，嚴重時造成超壓停機。所有這些嚴重地影響了換熱設備的正常運行。

冷凝器在線清洗裝置是對中央空調主機冷卻管進行清洗。該裝置使用性能的好壞直接影響到主機冷卻管的清洗程度和傳熱效果。近年來中央空調的市場拓寬，冷凝器在線清洗裝置用于中央空調主機清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。

二、冷凝器膠球自動清洗裝置工作原理

將膠球通過發球器發送入冷凝器中，膠球依靠冷卻水的高流速擦洗掉冷凝器換熱銅管內壁的污垢，在冷卻水出水口端通過收球器回收膠球，經收球管回至集球驅球器形成一個清洗循環。通過西門子PLC智能控制箱設置清洗頻率，達到自動在線清洗功能，始終保持冷凝器內壁潔凈，換熱效率高，冷水機組制冷效率高。

 三、冷凝器膠球自動清洗裝置的組成部分

發球器

    發球器是膠球自動清洗系統中用于裝球、驅球和觀察膠球運行情況的設備。它主要由外殼、頂蓋、收球斗、切換閥、進口管及出口管和單向閥組成。在頂蓋上鑲裝有機玻璃觀察窗，在外殼下部裝有放水口。球水分離器和發球器設計有足夠的容積，以保證膠球在球水分離器和發球器內有回旋的空間。其中收球斗、切換閥、單向閥均采用304不銹鋼制造。由于在發球器中設計有單向閥裝置，從而取消了原來的電動門，不僅簡化了膠球清洗系統及運行操作，而且便于實現自動控制，提高了運行的可靠性。

                                                     收球器

收球器

收球器是冷凝器進行膠球清洗過程中的關鍵組成設備之一。要維持膠球?qū)淠艿倪B續清洗，就要將膠球源源不斷地送入清洗系統中，再將清洗過冷卻管的膠球及時回收，再次用于清洗之用。收球器就是用來把分散在冷卻水中的膠球收集起來的，以便重復使用，所以收球器的收球率很重要。收球器的網板采用304不銹鋼材料、抗腐蝕、抗沖擊、耐老化。



膠球

膠球一般使用的種類為標準剝皮膠球、普通膠球、金剛砂膠球。

（1）標準剝皮膠球

    標準剝皮膠球特別適用于凝汽器銅管，標準剝皮膠球也是各發電廠常用的一種膠球。膠球由橡膠加發泡和添加劑制造而成。標準剝皮膠球可以用于膠球清洗設備和水質。

    剝皮膠球有效去除生物污垢、高粘性生物污垢。適用于不銹鋼管以及鈦合金管換熱器。

（2）普通膠球

    普通膠球表面光滑，主要用于可再剝皮磨打后制成標準剝皮膠球，一些發電廠因管道無較硬沉積才定購光膠球，一般用于不銹鋼管。但對銅管使用的效果不佳。

    主要用于去除軟性污垢，適用于冷卻水應用場合，淤泥、粘泥、泥砂等.適用于銅管換熱器。

（3）金剛砂膠球

金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除結垢沉積較多的管道，但對管子有傷害，一般不長期使用，特別銅管更慎用。 有效去除硬質結垢，如：碳酸鈣。適用于鋼管、不銹鋼管換熱器。

膠球發球泵

    立式膠球發球泵采用直連式結構，具有同心度好，體積小，效率高，抽吸力大，拆裝便利，承壓等級16公斤等長處，是冷凝器在線清洗裝置。

膠球發球泵采用圓柱形葉片，通道式的葉輪結構。膠球可以在泵腔內自由通過，不堵球，不損球。膠球可以通過膠球泵反復輸送到主機的銅管中對污垢進行沖洗，收球率達到高。解決了老設備靠牽引來收球的難題。



西門子PLC智能控制箱

    控制箱采用A3碳鋼噴塑材質。控制箱外殼材質采用A3碳鋼噴塑，內含西門子PLC。PLC可編程序控制器體積小巧，功能全面，使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制，從而實現對冷凝器在線清洗裝置的在線監控和操作。



四、冷凝器膠球自動清洗裝置性能要求

1、清洗裝置額發球速度應能保證所有膠球到達冷凝器前端板的時間差控制在5s之內，使每個膠球能同時清洗不同的換熱管。

2、清洗裝置應能正?；厥漳z球，不漏球，不積球。

3、捕球器水阻：當名義額定流速小于3.0m/s，在捕球網面清潔時，局部阻力損失應在0.5m水柱以內。

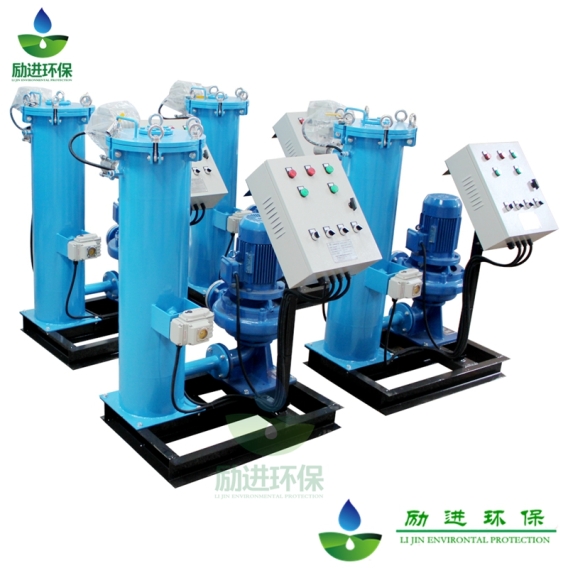

冷凝器膠球自動清洗裝置實物圖：
